[F Destroyer]

Un nettoyage du board s'impose, en effet, y'a du degueli vert un peu partou :/

Jus de citron?

[Flo4428]

ca me semble agressif non ? je serais plutot parti sur de l'alcool ménagé ?

[mimix]

dégueuli vert = acide de pile et oxyde de cuivre bien souvent...
très très mauvais signe car ça veut dire pistes bouffées jusque dans les composants parfois suivant le niveau d'oxydation.

mais difficile de se prononcer qu'avec des mots

nettoyage à l'essence F pour le gras, et vinaigre blanc pour l'acide des piles.
rinçage à l'eau déminéralisée

[F Destroyer]

C'est plutot au niveau des condos le liquide blanc-vert, les emplacement pour piles sont clean.

Donc début de soir je retest, je remarque que suivant comment j'appuye sur la console, l'écran "rapetissit" je sais pas si je me fais bien comprendre, en gros, l'image apparait uniquement sur une zone au milieu de l'écran sans prendre tout l'espace, étrange, mais au final, la Game Gear était plus ou moin jouable... Mais les bouton 1 et droite ne fonctionnaient pas.

J'ai donc pris mes cutips et j'ai commencé a nettoyé la merde autour des petits condos, j'ai aussi refait certaines soudure qui me semblaient limitent, ensuite j'ai nettoyé les contacts des boutons, y'avait bien de la merde dessus, les pistes étaient noircies, les revoila bien brillantes!

Je remonte le tout, ET ET?

Plus d'image!!! YOUHOUU!:f onsde: J'ai vraiment du mal à y croire, je n'y comprends plus rien, le board semble vraiemnt clean, les soudures tiennent, c'est l'enfer cette Game Gear! Je peux faire une photo du board, vous verez qu'a mon avis c'est pas de la corrosion qui fou la merde...

[mimix]

en haute résolution alors. essaye toujours on verra bien...

[F Destroyer]

Oubliez le Board :



Voila Qu'ai-je fait? ben je me suis inspiré des reparations GameBoy, quand les lignes de pixels sont mortes

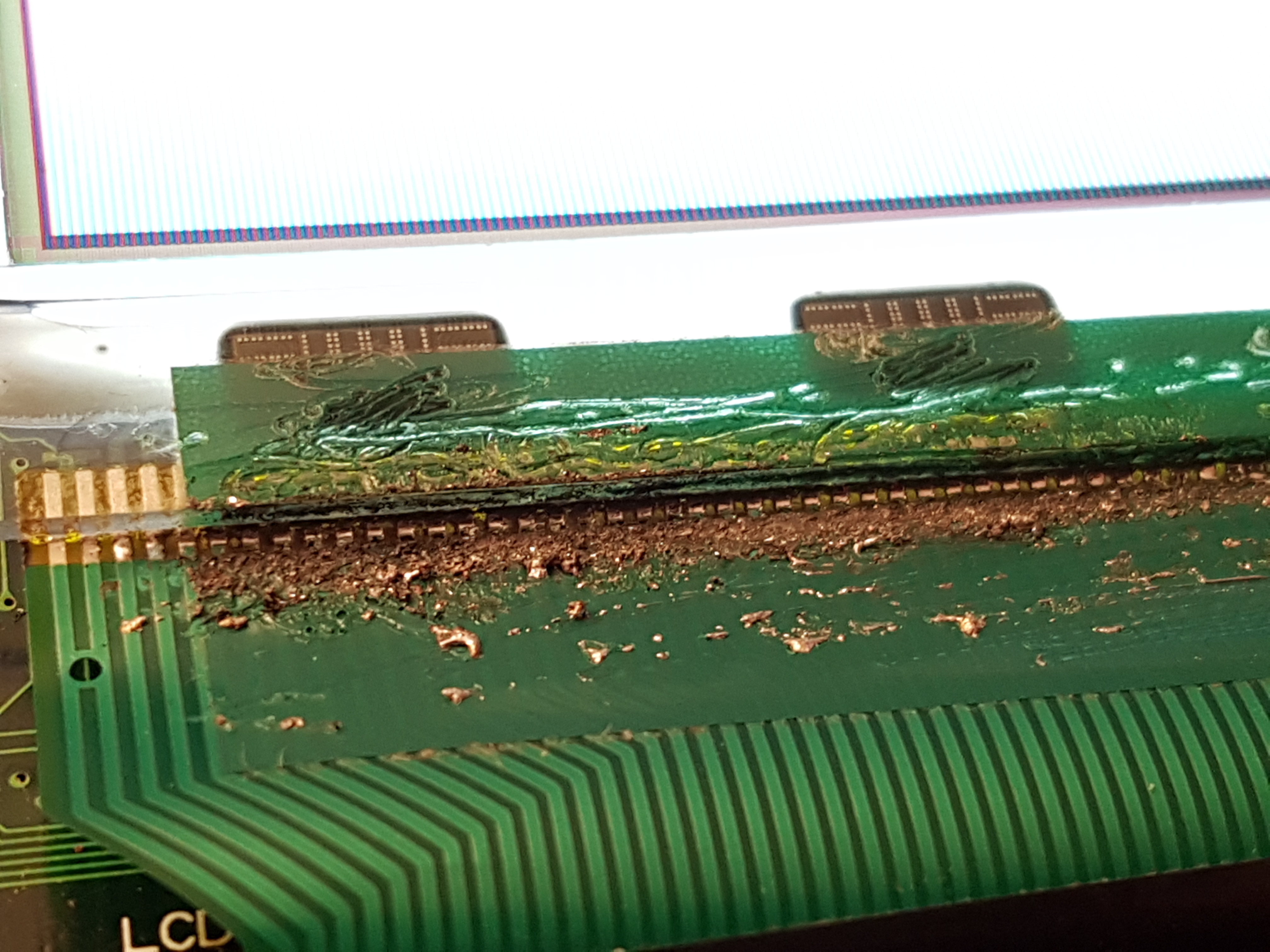

J'ai passé mon fer sur la nate, juste en dessous de l'écran, visiblement, les contacts étaient completement mort.

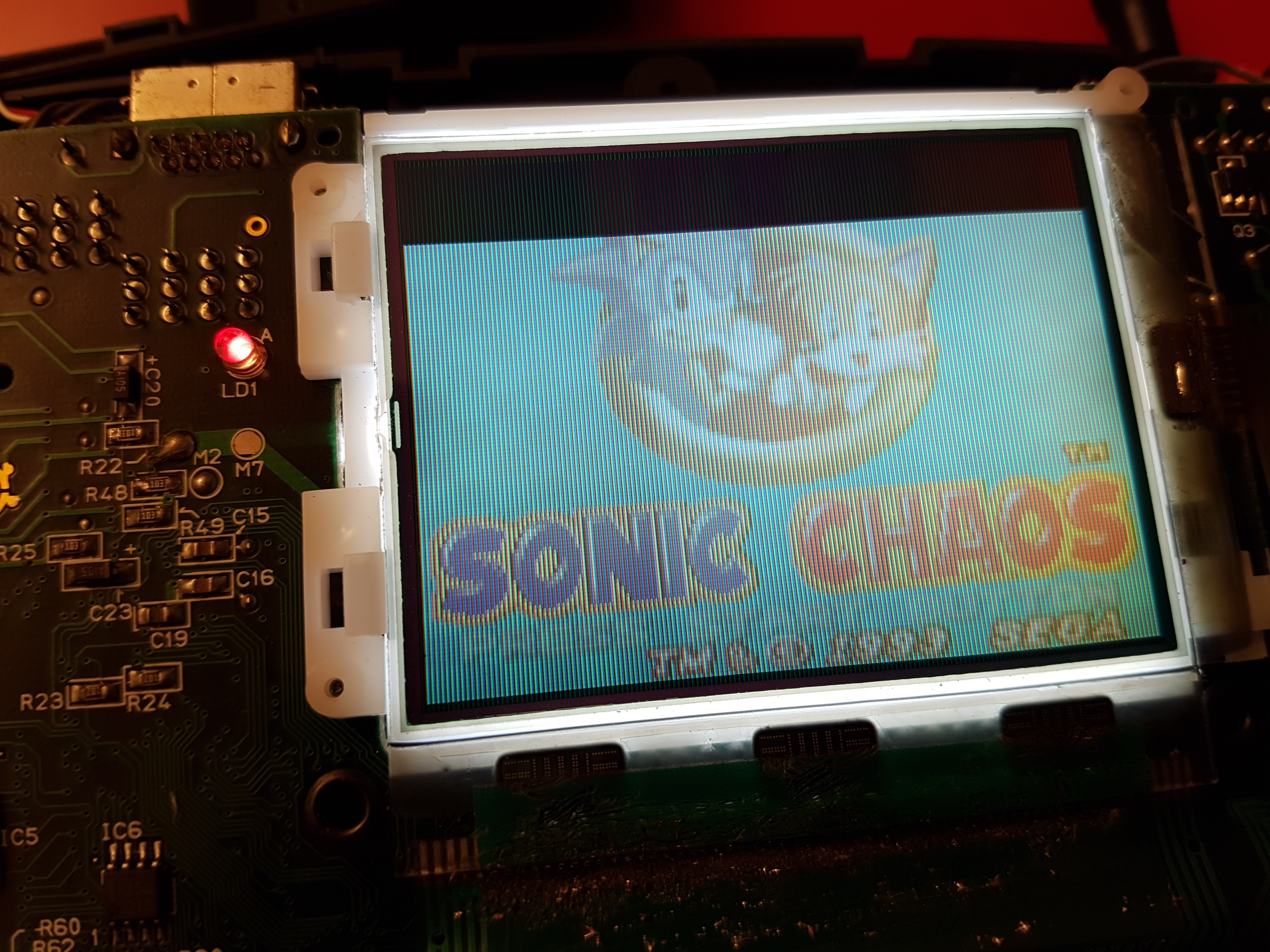

Malheureusement, rien n'y fait pour la grosse ligne morte du haut de l'écran j'ai essayé de chauffer la natte des deux coté, et la j'arrête d'y toucher, même si la soudure un peu partout est degueulasse, le moindre chauffement de la natte peut provoquer un black out total de l'écran, et tout est a refaire ensuite...

Hier j'ai pris une immense degelé d'ailleur, je pensais pas que la haute tension du retro-eclairage pouvait être si forte franchement 0_o j'ai même une marque au bou du doigt...

Cela dit, les boutons droite et 1 ne fonctionne certainement toujours pas, je suppose que la faute est quand j'ai du gratter la carte pour trouver la piste ou souder mes deux derniers condos, j'ai du couper la piste de ces deux boutons au passage...

Mais bon, je suis quand meme content de moi, d'une Game Gear sans son ni image, y'a quand même eu du progrès

Je saurai pour la suivante.

[Flo4428]

wow c'est quoi tout cet étain ? ^^ effectivement attention avec le haute tension ca pique un peu :p

[F Destroyer]

Bon malheureusement, après 2h la partie gauche de l'écran est redevenue noir... j'ai essayé de repasser le fer, mais la natte a pété

Donc c'est fini... dommage, reste plus qu'a recuperer les condos et apprendre des mes erreurs...

[F Destroyer]

Yop les gars,

L'un de vous a deja remplacé un 72 pins NES par ceux qui sont autour de 10 dollars sur Ebay? J'ai ici une NES qui clignotte malgrès que j'ai nettoyé et redressé les pins, j'ai aussi nettoyé le connecteur entre le port et la carte mère, rien n'y fait :/

Je me demande si c'est autre chose que le port qui crée le clignotement du coup...

Ces 72 pins chinois sont t'il fiable?

[Flo4428]

bof j'en ai déjà eu dans les mains c'est pas terrible ...

question bete le jeux est clean ? (j'entends alcool + gomme blanche ?)

idem ton 72 pin eau 2/3 vinaigre blanc 1/3 ? tiédi 20mn immergé avec brossage régulier a la brosse a dents ?

en dernier recours un dézonnage mais normalement inutile si le NES clignotte c'est qu'au moins 1 contact ne fontionne pas ...
